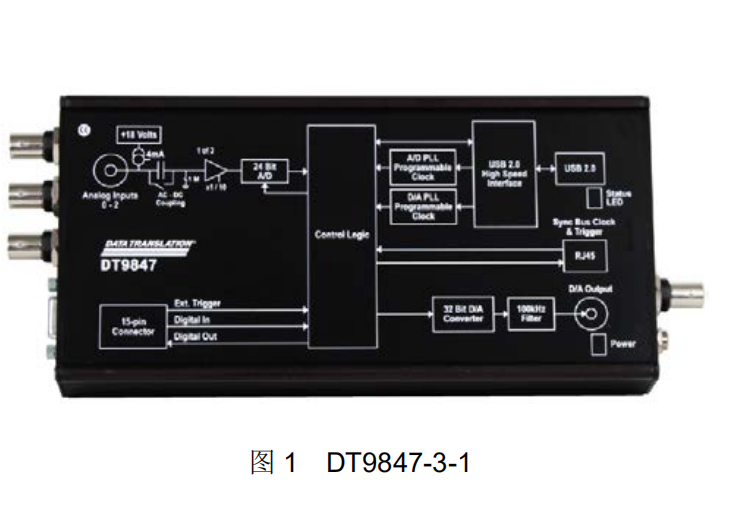

DT9847 USB 接口动态黄色视频下载免费91视频仪
模拟
输入规格参数
◎通道数：每个模块 2 或 3 通道同
步
模拟输入。最多 4 个模块可以同
步级联使用。
◎
支持 IEPE 91视频黄色在线观看，4mA 恒流源
◎分辨率：24 位
◎
动态范围：达 106dB
◎输入量程：±10V，±1V
◎
采样率：1kHz-216kHz
◎程控 AC、DC 耦合
◎
Delta Sigma 滤波器：0.4535 倍
的采样率，带宽-3dB
◎
模拟滤波器：低通 500kHz；
高通 0.1Hz（AC 耦合）
◎
输入阻抗：1M Ohm
◎通道间串扰：-110
dB（10kHz）
◎
总谐波失真 THD（1kHz 输入）：
达-98dB
模拟输出规格参数
◎通道数：2 或 1 个，32 位
◎程控输出速率：
30kHz-216kHz
◎输出范围：±10V 或±3V，
软件设置
◎触发：外部数字或软件触发
◎DAC Delta Sigma 滤波器
◎模拟滤波器：250kHz 低通
◎输出信号：固定电平或波形
◎偏置误差：±1mV
◎增益误差：±1%
其他输入输出
◎1 个计数器/定时器通道
◎数字 IO：4 输入，4 输出
整机规格参数
◎工作环境：
0℃到 55℃，0 到 95%相对湿度，不冷凝
◎供电
：5~24VDC
◎体积
: 255mm×106mm×40mm
◎重量：
642g
软件
◎QuickDAQ FFT Analysis 软件
◎QuickDAQ Advanced FFT Analysis 软件
◎支持 LabVIEW
◎支持 MATLab
特点
◎性价比高，小巧便携，重约 1.5 公斤。
◎USB 接口
◎2 或 3 通道同步输入，支持 IEPE 91视频黄色在线观看，
4mA 恒流源，程控 AC /DC 耦合。
◎24 位 Delta-Sigma A/D 转换，高分辨率。
◎ 最高采样率为 216kHZ。
◎1 或 2 路模拟输出通道。
◎8 路数字输入，8 路数字输出。
◎多级可级联同步
◎多种触发模式：软件触发、外部数字（TTL）
触发、模拟信号阀值触发。可设置预触发、
后触发。
◎数据格式支持 ME’scopeVES 模态分析
软件。
◎配套的软件功能强大，并且界面友好，使
用方便。
